Sim racers d'Italia, ben ritrovati nella nostra guida a puntate relativa al processo di setup di una vettura da competizione! Concluso il capitolo delle sospensioni, che ci ha portato a capire il funzionamento e le modifiche da effettuare in merito alle barre anti-rollio, alle molle e agli ammortizzatori, è giunto il momento di occuparci di un'altra componente fondamentale: l'altezza da terra della nostra auto da corsa preferita.

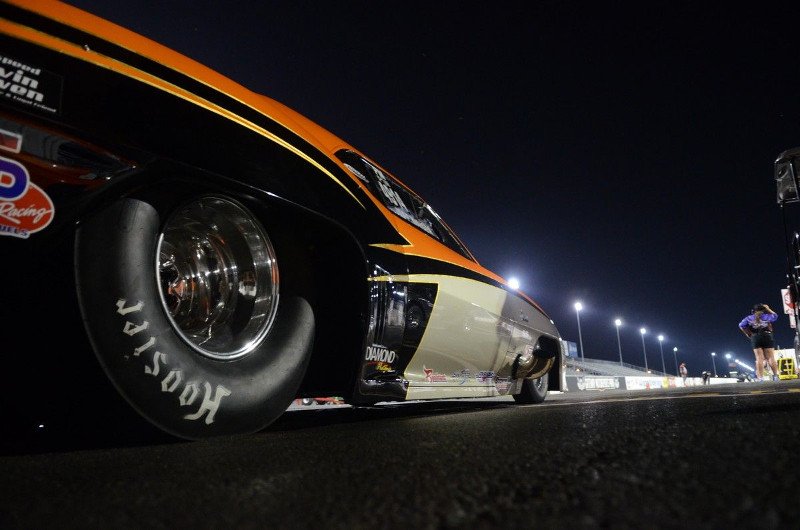

L'abbiamo già accennata nel capitolo relativo alle molle, ma qui andremo ad analizzarla nei dettagli: in una vettura da competizione sappiamo che l'altezza da terra deve essere mantenuta il più possibile aderente al suolo. In questo modo la nostra auto avrà un basso centro di gravità, che le garantirà un rollio minore (a parità di forze applicate) rispetto a quello che potrebbe avere con un alto centro di gravità. Quest'ultimo, inoltre, la porterebbe ad avere un elevato grado di beccheggio durante le fasi di accelerazione e frenata, il che significa un importante spostamento del peso tra l'avantreno e il retrotreno.
Un'altra considerazione preliminare da fare ci porta ad affermare che mantenere l'altezza da terra il più possibile vicino all'asfalto ci permetterà di far lavorare efficientemente l'aerodinamica della nostra vettura (soprattutto quelle che generano quantità importanti di “downforce”, come le monoposto). Ma non è tutto, perchè in alcuni casi incontreremo dei fattori che renderanno impossibile mantenere la “ride height” estremamente vicina al suolo: gli avvallamenti nell'asfalto e i cordoli sono solo due esempi che ci costringeranno a trovare il compromesso ideale per ottenere il massimo potenziale dalla nostra automobile.
L'ALTEZZA DA TERRA: DEFINIZIONE

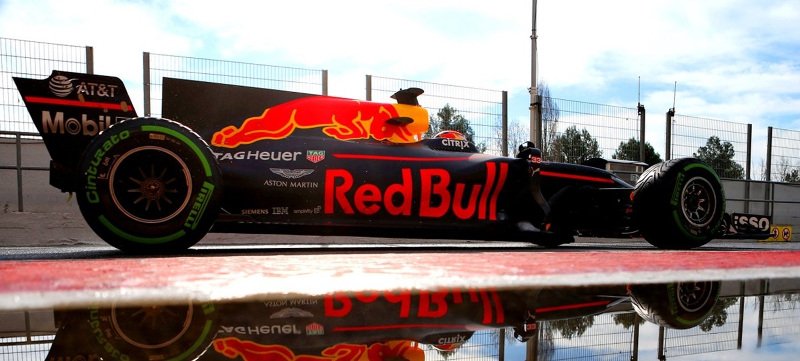

Prima di continuare, però, soffermiamoci un attimo su cos'è veramente l'altezza da terra: a tutti gli effetti consiste nella distanza tra la parte sottostante della nostra vettura e il suolo. Solitamente misurata in millimetri, è strettamente collegata al concetto di “rake”, che definisce la differenza tra l'altezza da terra dell'avantreno e quella del retrotreno di un'auto da corsa.

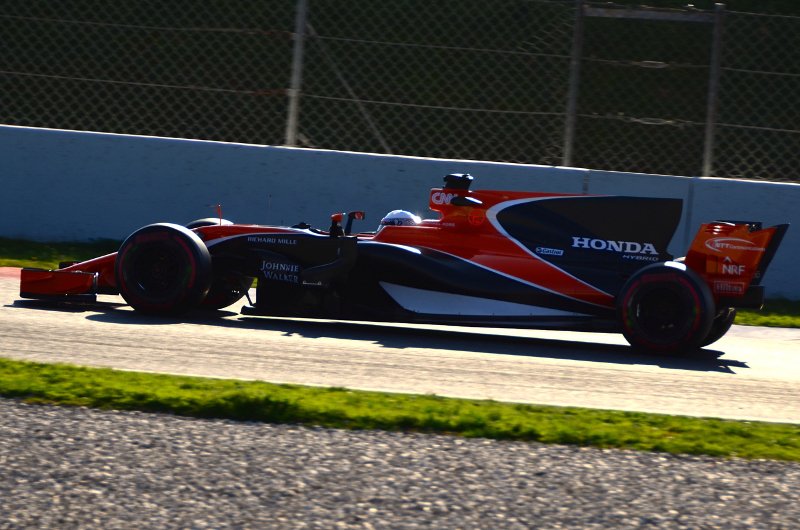

Se il posteriore è più alto dell'anteriore avremo un rake positivo, mentre se il posteriore viene mantenuto in una posizione più bassa dell'avantreno otterremo un rake negativo. Quest'ultimo caso, tuttavia, è molto difficile da vedere oggigiorno: si tratta, infatti, di una configurazione che comporterebbe un sollevamento aerodinamico, assolutamente poco produttivo per andare a caccia della prestazione in pista.
ALTEZZA DA TERRA E SOSPENSIONI

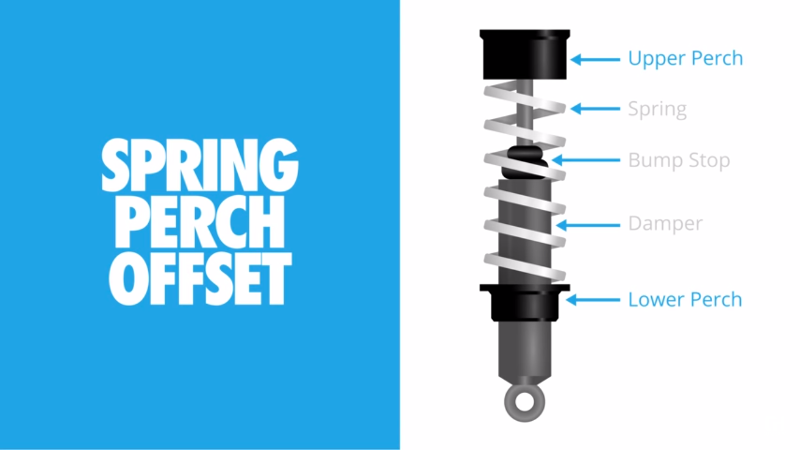

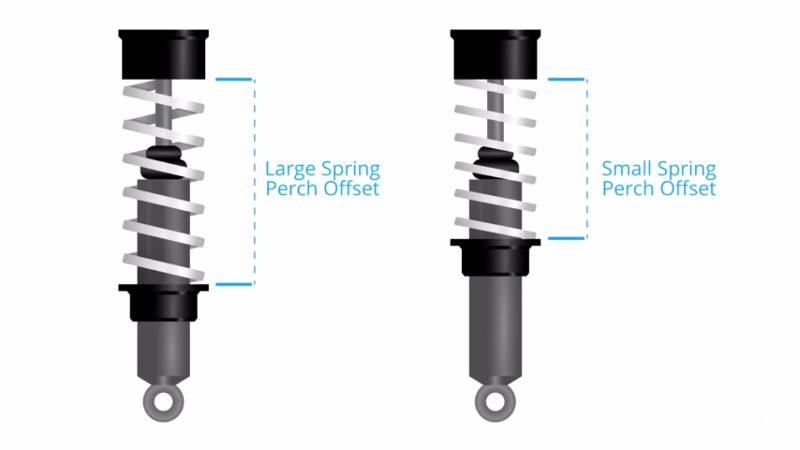

Ma qual è l'operazione da effettuare per modificare l'altezza da terra? In una vettura da competizione reale il setup viene effettuato a livello delle sospensioni: dove è installato l'ammortizzatore, infatti, sono presenti due componenti chiamate “Upper Perch” e “Lower Perch”, che globalmente definiscono lo “Spring Perch Adjustment” o “Spring Perch Offset”, il quale è a tutti gli effetti la regolazione che serve per aumentare o diminuire l'altezza da terra.

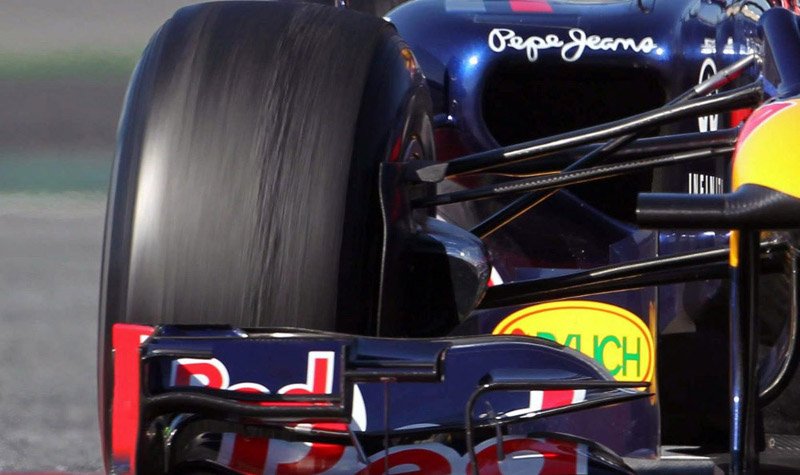

Queste componenti delimitano il range di estensione della molla di una sospensione, ponendo un limite superiore (Upper Perch) e un limite inferiore (Lower Perch) che, insieme, costituiscono anche la misura dell'altezza dal suolo della nostra vettura. Se usiamo spesso le monoposto, il sistema delle sospensioni sarà, invece, molto facilmente di tipo pushrod, composto da un ammortizzatore che lavora in compressione sotto la spinta di un puntone diagonale (o “bacchetta”). Si tratta di una tecnologia che visivamente definisce due triangoli sovrapposti che non permettono grandi regolazioni, per una sensibilità alle imperfezioni dell'asfalto molto elevata che, però, garantisce anche una tenuta di strada da riferimento della categoria.
COME SI MODIFICA L'ALTEZZA DA TERRA?

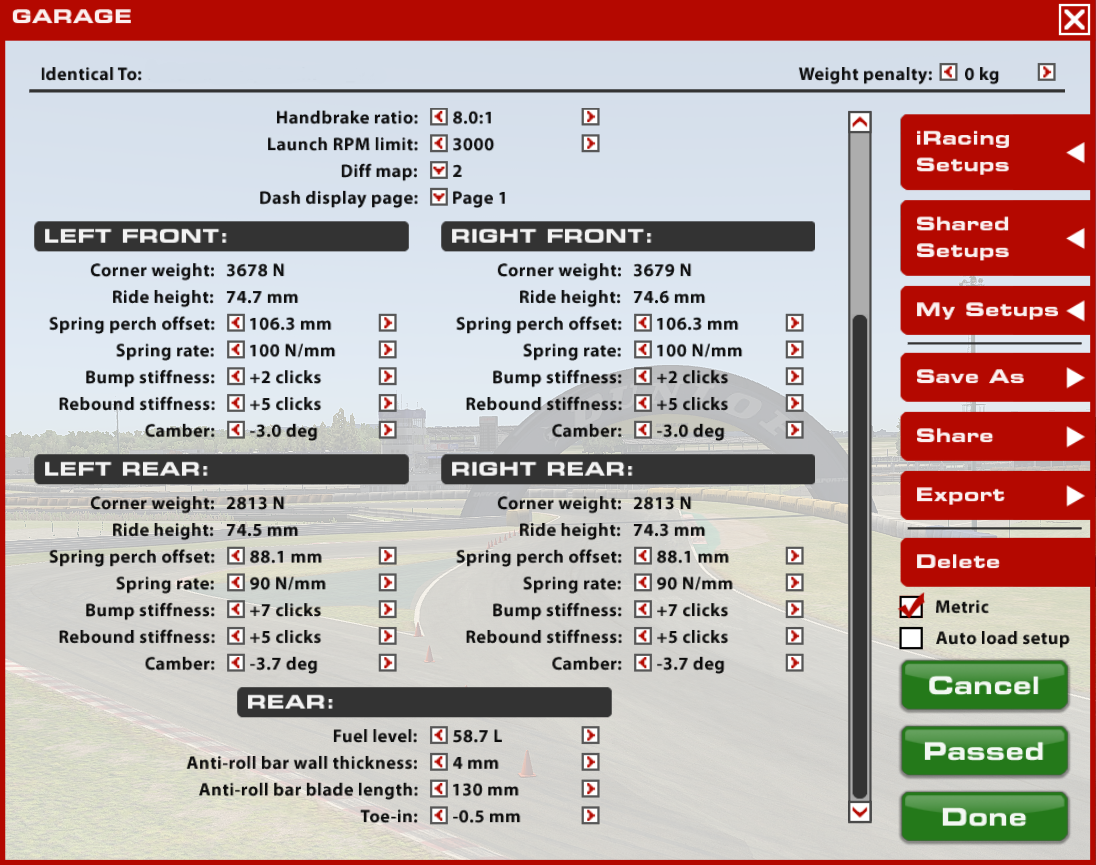

Nella maggior parte dei simulatori, fortunatamente, la modifica dell'altezza da terra viene effettuata in maniera molto più semplice: su rFactor 2 e Assetto Corsa, per esempio, troveremo solamente il relativo valore con il quale fare le nostre prove in pista, mentre su iRacing avremo a che fare con tutte le componenti che abbiamo citato nel capitolo precedente.
L'altezza da terra, in realtà, viene influenzata direttamente già quando andiamo ad alterare altre componenti della nostra vettura: se irrigidiamo le molle oppure se aumentiamo la pressione delle gomme, per esempio, la nostra auto si alzerà, mentre le modifiche alla campanatura e alla convergenza andranno ad alterare la geometria delle sospensioni.
Tenendo presente che aumentare o diminuire i valori dell'altezza da terra avrà a sua volta un forte impatto su come sono impostate le sospensioni stesse, qual è l'approccio più efficace per determinare la giusta “ride height”? Se la nostra vettura dipende per la maggior parte dal grip meccanico fornito dalle sue gomme, l'idea è quella di diminuire gradualmente l'altezza da terra finchè non sentiamo un comportamento poco stabile nel momento in cui passeremo sopra agli avvallamenti dell'asfalto e ai cordoli.
Nel caso di auto capaci di generare un grande carico aerodinamico, invece, il nostro lavoro diventerà più complicato: queste vetture sono solitamente molto sensibili ai cambiamenti della loro altezza da terra, la quale deve essere molto stabile al fine di far funzionare in maniera efficiente il loro pacchetto aerodinamico. Per questo motivo sono comunemente molto “rigide”, dal momento che le loro sospensioni devono fornire la giusta resistenza a tutte le forze extra che vengono aggiunte dalla componente aerodinamica che dispongono.
Per trovare la giusta altezza da terra su queste vetture possiamo sfruttare il procedimento che vale per tutte le altre auto da corsa: l'unica differenza sta nello stare attenti quando siamo andati troppo oltre con le modifiche. Oltre a prestare attenzione alle “spanciate” sull'asfalto, se il comportamento generale diventa troppo “leggero” e poco controllabile, allora il pacchetto aerodinamico a nostra disposizione sta portando in stallo la parte inferiore della vettura, il che limiterà la nostra prestazione in pista (soprattutto nelle curve ad alta velocità).
ASSETTO RAKE: SERVE CAMBIARLO?
Per quanto riguarda la particolare configurazione di alcune vetture da competizione che presentano un “rake positivo”, cioè hanno il retrotreno più alto dell'avantreno, quest'impostazione permette loro di sfruttare a dovere il pacchetto aerodinamico di cui sono provviste. In questo caso l'idea è quella di mantenere l'altezza da terra e, di conseguenza, il “rake” in una certa finestra di funzionamento, con la massima produzione di downforce e la minor resistenza possibile all'avanzamento.
Se i valori in questione sono troppo elevati non riusciremo ad utilizzare l'aerodinamica a nostra disposizione al massimo delle sue possibilità, mentre se sono troppo bassi andremo in contro allo stallo del fondo della nostra vettura, con conseguente perdita di carico e di controllo nelle fasi più concitate della guida. Dal momento che il “rake” è estremamente dipendente dalle impostazioni aerodinamiche della nostra vettura, vi diamo appuntamento alla prossima puntata della nostra guida, dove tratteremo proprio quest'argomento!
Per commenti e domande, fate riferimento a questo topic del forum dedicato.
