Reventon's rig - Motion System 4dof

[Reventon]

Just now, dedraro said:

E allora vado direttamente di 40x120, senza rischiare un collasso della struttura, anche se forse ho del 40x80, a prendere polvere, devo misurarlo. magari ce la faccio con quello.

Questi dati dove li hai trovati? su motedis non ci sono

http://kinetikmsystem.de/K40/Construction-profile-K40--T-slot-8--40x80-L.html

http://kinetikmsystem.de/profilsystem--konstruktionsprofile-K40-Nut-8/Systemprofil-K40--N8--40x40-L.html

i profilati Motedis non saranno identici ma i dati +/- sono quelli

[dedraro]

Edit

Edited January 23, 2019 by dedraro

[Reventon]

On 1/3/2019 at 3:12 PM, dedraro said:

Si infatti piuttosto simili, grazie di nuovo.

Non voglio andare troppo offtopic, ma valutavo l'ipotesi di tenermi il mio 2dof per realizzare qualcosa di simile

https://www.youtube.com/watch?v=Z83K8yr5zIc&list

Movimento predisposto unicamente per frenate/accelerazioni, abbinato ovviamente al 3dof sfx-100, cosa ne pensi di un sistema del genere, stile JCL? si va a creare troppa confusione aggiungendo un altro tipo di movimento?



Alcuni utenti hanno mantenuto il loro NLMv3

https://www.nextlevelracing.com/products/next-level-racing-motion-platform-v3/

con gli attuatori e i commenti sono ottimi.

Io però non sento la mancanza del seatmover, devo solo implementare un tensionatore per le cinture in frenata che arriverà insieme al traction loss.

Edited January 4, 2019 by Reventon

[dedraro]

Edit

Edited January 23, 2019 by dedraro

[Reventon]

chiudo la serie di AC con questo video al ring poi passiamo ad altri titoli



[ivaldi85]

Scusami i silent block dove li hai presi?

[dedraro]

Edit

Edited January 23, 2019 by dedraro

[Reventon]

14 hours ago, dedraro said:

Reventon sto cominciando i primi ordini, mi puoi dare un'occhiata a questi componenti? credo siano tutti esatti giusto?

https://it.aliexpress.com/item/2pcs-lot-LMEK30UU-30mm-flange-bearing-Europe-Version-CNC-Flange-Linear-Bearings-Flange-Linear-Bush/1152213895.html?spm=a2g0s.13010208.99999999.18.71d13c00b8FQlk

https://it.aliexpress.com/item/FK12-FF12-Set-1-pc-of-FK12-and-1-pc-FF12-for-end-support-for-SFU1605/32730894363.html?spm=a2g0s.13010208.99999999.24.71d13c00b8FQlk

https://it.aliexpress.com/item/D-SUB-DB25-Female-25Pin-Plug-Breakout-PCB-Board-2-Row-Terminals-Connectors/32297675967.html?spm=a2g0s.13010208.99999999.48.71d13c00b8FQlk

https://it.aliexpress.com/item/SFU1605-200-250-300-350-400-450-500-550-600-650mm-C7-vite-a-sfera-con/32869180779.html?spm=a2g0s.13010208.99999999.60.71d13c00b8FQlk



Per il resto compro tutto dalla lista di saxxon66, compreso i servi, ho chiesto su alibaba e il prezzo è più o meno lo stesso.

Hai letto su qualche forum se i componenti meccanici da te linkati sono già stati utilizzati? O hai fatto una ricerca personale?

Per quanto riguarda il cuscinetto lineare ti dico ok perché le misure nella descrizione sono corrette, idem per i D-sub DB25.

Per il resto non posso dirti altrettanto, non ci sono disegni tecnici per comparare le dimensioni della lunghezza sedi per l'alloggiamento del cuscinetto.

Se ci saranno lievi differenze avrai problemi in fase di assemblaggio.

Io non ho utilizzato i componenti della lista consapevole di dover riprogettare l'attuatore.

L'alternativa, se vuoi acquistarli su Aliexpress per abbassare leggermente i costi, è ordinare i componenti, verificare se sono identici e quindi proseguire con il progetto originale oppure modificare qualche dettaglio.

Decidi quale strada percorrere.

Edited January 17, 2019 by Reventon

[dedraro]

Edit

Edited January 23, 2019 by dedraro

[Reventon]

26 minutes ago, dedraro said:

Ho chiesto su insidesimracing man non mi hanno pensato di striscio...

I supporti per la vite a sfera sono identici nelle dimensioni così come nella grafica delle specifiche XD

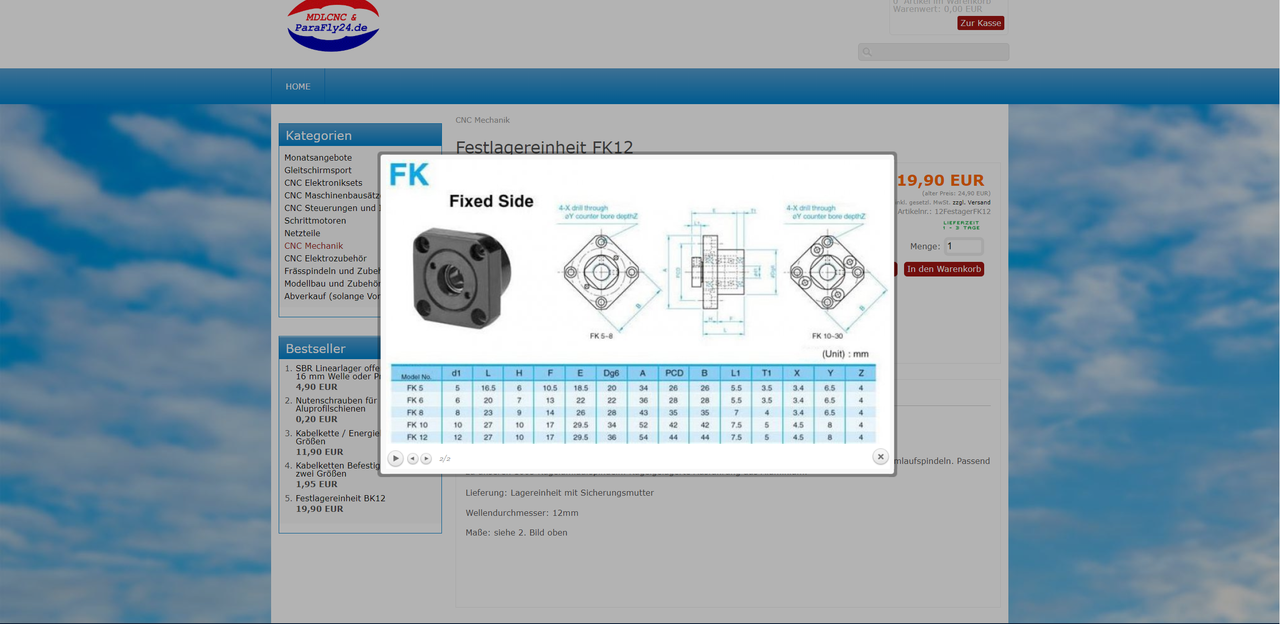

Tedesco

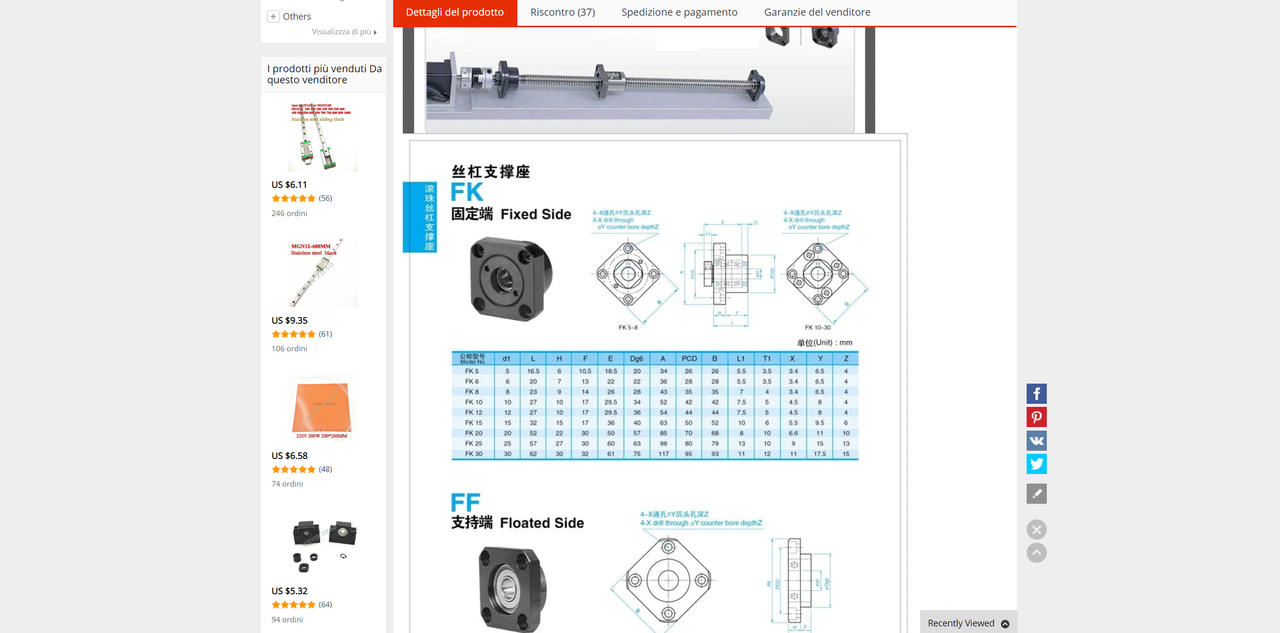

Cinese



Per la vite a sfera la sigla è la stessa SFU1605, e viene indicata come sede appunto la BK/BF12, inoltre stamattina mi ha fornito queste specifiche

Che mi sembrano uguali a quelle di saxxon66

Credo sia tutto compatibile, comincio ad ordinare

Le.misure dell'albero ballscrew non mi sembrano uguali, fammi verificare
